[조경기사 정리] 조경설계: 총정리 ②

※ 해당 포스팅은 조경기사 2010년~2020년의 기출문제를 토대로 직접 정리한 내용입니다.

• Ctrl+F 단축키를 사용하시면 원하시는 내용을 쉽게 찾으실 수 있습니다.



[조경기사 정리] 조경설계: 총정리 ①

조경설계 과목 1편은 위 경로를 이용해주세요.

이번엔 조경설계 과목 2편이자 3과목의 마지막편입니다.

구체적인 숫자를 외우는 것이 중요합니다.



---

조경 설계 ②

34. 운동시설
   가) 축구장
        ① 장축은 남-북 방향
        ② 길이: 120~90m, 폭: 90~45m
        ③ 배수시설의 기준은 육상경기장에 준한다
        ④ 경기장 라인은 12cm이하의 명확한 선으로 긋되, V자형 홈을 파서 그으면 안 된다
    나) 테니스장
        ① 코드 장축을 정남-북을 기준으로 동서 5~15도 편차 내의 범위로 하며, 가능하면 코트의 장축 방향과 주풍향 방향이 일치하도록 한다
    다) 배구장
        ① 장축을 남-북 방향, 주풍방향에 수목등 방풍시설 마련
    라) 농구장
        ① 남-북측을 기준, 가까이에 건축물이 있는 경우 사이드라인을 건축물과 직각 혹은 평행하게 배치
    마) 배드민턴
        ① 경기장 세로 13.4m 가로 6.1m
        ② 라인은 4cm폭의 백색, 황색 선으로 그리고 네트포스트의 높이는 코트표면으로부터 1.55m로 설치
        ③ 게이트볼장 설치되는 게이트의 개수는 3개, 지면에서 20cm높이로 설치
    바) 족구장
        ① 조명시설의 경우 일정한 조도를 유지하고, 눈부심 없도록 간접조명 방식 사용

35. 놀이시설물
        ① 놀이터와 도로, 주차장 기타 인접 시설물과의 사이에는 폭 2m이상의 녹지공간 배치
        ② 공동주책단지의 어린이놀이터는 건축물의 외벽 각 부분으로부터 5m이상 떨어진 곳에 배치하는 등 [주택 건설기준 등에 관한 규정]에 적합해야 함
    나) 미끄럼대
        ① 미끄럼판의 높이가 1.2m 이상인 경우, 미끄럼판과 상계판 사이의 균형유지 위한 안전손잡이 설치하되 높이 15cm기준으로 한다
        ② 미끄럼대 등 높이 2m가 넘는 시설물은 인접 주택과 정면배치 피함
        ③ 배치는 북향 또는 동향으로 함.
        ④ 미끄럼판의 기울기는 30~35°임 / 1인용 폭: 40~50cm
        ⑤ 높이는 1.2m(유아용)~2.2m(어린이용)의 규격을 기준으로 한다
    다) 사다리등 기어오르는 기구
        ① 기울기 65~70°를 기준, 너비는 40~60cm기준
    라) 그네
        ① 햇빛을 마주하지 않도록 북향 또는 동향배치
        ② 2인용을 기준으로 높이 2.3~2.5m, 길이 3.0~3.5m, 폭 4.5~5.0m를 표준규격으로 함
        ③ 그네의 안장과 모래밭과의 높이는 35~45cm 되도록 하며, 이용자 나이를 고려하여 결정

36. 휴게시설물
    가) 의자
        ① 등받이각도: 수평면의 95~110° 기준, 휴식시간 길수록 등받이 각도 크게 함
        ② 육지면으로부터 등받이 끝까지 전체 높이는 75~80cm를 기준
        ③ 앉음판 높이: 34~46cm, 앉음판 폭: 38~45cm 기준. 어린이를 위한 의자는 낮게 함
    나) 야외탁자
        ① 야외탁자 너비는 64~80cm 기준
    다) 앉음벽
        ① 짧은휴식에 적합한 재질과 마감방법으로 설계하며, 높이는 34~46cm를 원칙
        ② 지형 높이차 극복 위한 흙막이 구조물 겸할 경우 녹지보다 5cm높게 마감하도록 설계, 심토배수 고려

37. 조경구조물
    가) 야외공연장
        ① 객석의 전후영역은 표정이나 세밀한 몸짓 이상적으로 감상할 수 있는 생리적 한계인 15m이내.
        ② 객석에서의 부각은 15도 이하가 바람직, 최대 30도까지 허용
        ③ 평면적으로 무대가 보이는 각도(객석의 좌우영역)은 101~108도 이내로 설정

38. 옹벽, 식생벽
    가) 옹벽의 전도에 대한 안전율 2.0이상, 활동에 대한 안전율 1.5 이상이어야 한다
    나) 활동에 대한 효과적인 저항을 위하여 저판에 활동방지벽을 적용하는 경우 저판과 일체로 설치해야 한다

39. 수경시설
    가) 분수: 수조 넓이는 분수높이의 2배. 바람의 영향을 크게 받는 지역은 분수높이의 4배
    나) 폭포의 전면 수조너비는 폭포 높이와 같도록 하고, 연출방법에 따라 폭포높이의 1/2, 2/3배로 할 수 있다
    다) 계류의 유량산출시 장애물이 없는 개수로의 유량산출은 매닝의 공식을 적용
    라) 폭포의 유량산출은 프란시스의 공식, 바진이 공식, 오끼의 공식, 프렌지의 공식 등 적용
    마) 물놀이를 전제로 한 수변공간 시설의 1일 물 순환횟수는 2회를 기준으로 함

40. 보행등 배치 및 시설기준
    가) 보행인이 이용에 불편없이 밝기 확보, 보행로의 경우 3lx 이상의 밝기 정용
    나) 배치간격은 설치높이의 5배 이하 거리
    다) 보행등 1회로는 보행등 10개 이하로 구성, 보행등의 공용접지는 5개 이하
    라) 보행등은 보행로 경계에서 50cm 정도 거리에 배치
    마) 공원등은 메탈할라이드등, LED등을 적용한다
    바) 수목등은 푸른잎을 돋보이게 할 경우 메탈할라이드등을 적용
    사) 정원등은 고압 수은형광등 적용
    아) 정원등의 등주 높이는 2m이하로 설계, 산정한다
    자) 잔디등의 높이는 1m이하로 설계

41. 자전거도로
    가) 자전거도로 시설한계: 폭 1.5m 이상, 높이 2.5m 이상으로 한다 (부득이 인정되는 경우 폭 1.2m이상)
    나) 자전거도로의 색상은 별도의 색상 포장없이 포장재 고유의 색상을 유지
    다) 차선은 중앙분리선 노랑, 양측면은 흰색으로 표시
    라) 자전거 도로의 포장면에 물이 고이지 않도록 1.5~2%이하의 횡단경사 설치
    마) 자전거도로 포장면의 종단경사는 2.5~3.0%를 기준으로 하되, 최대 5%까지 가능
    바) 곡선반경

설계속도	곡선반경
시속 30km 이상	27m
시속 20km 이상 30km 미만	12m
시속 10km 이상 20km 미만	5m





42. 보도
    가) 보도의 폭은 최소 2m이상으로 하고, 불가피하다고 인정 되는 경우 1.5m이상
    나) 휠체어 사용자가 통행 가능하도록 접근로의 유효폭 1.2m이상, 다른 유모차 등과 교행할 수 있도록 50m마다 1.5x1.5m 이상의 교행구역 설치
    다) 보도의 포장면의 종단기울기가 5%이상인 구간의 포장은 미끄럼방지를 위하여 거친면으로 마무리된 포장재료를 사용하거나 거친 면으로 마감 처리한다

43. 도로
    가) 일반도로의 폭: 4m이상
    나) 자도의 포장면의 횡단경사는 아스팔트콘크리트포장 및 시멘트콘크리트포장의 경우 1.5~2.0%를 기준

44. 조경 포장
    가) 강성포장: 시멘트콘크리트포장을 말함
    나) 간이포장: 교통량이 적은 도로의 도로면 보호, 강화 위해 아스팔트콘크리트포장과 콘크리트포장을 제외한 기타 포장을 말한다
    다) 차도용 포장: 관리용 차량이나 한정된 일반차량 통행에 사용. 최대 적재량 4톤 이하의 차량이 이용하는 도로포장
    라) 보도용 포장: 보도, 자전거도, 자전거보행자도, 공원내 도로 및 광장등 주로 보행자에게 제공되는 도로 및 광장의 포장을 말함
    마) 포장지역의 포면은 배수구나 배수로 방향으로 최소 0.5% 이상의 기울기로 설계

45. 배수설계
    가) 관거 이외의 배수시설의 기울기는 0.5% 이상으로 하는 것이 바람직하다
    나) 최대 우수배수량을 합류식으로 산출하여 정한다
    다) 배수시설의 기울기는 지표기울기에 따른다

46. 조경석 및 자연석
    가) 조형성이 강조되는 자연석을 사용할 때는 상세도면을 추가로 작성
    나) 조경석 놓기는 조경석 높이의 1/3이상이 지표선 아래로 묻히도록 설계한다
    다) 디딤돌 놓기는 2연석, 3연석, 2.3연석, 3.4연석 놓기를 기본으로 설계한다

47. 경사로
    가) 장애인 등의 통행이 가능한 경사로의 종단기울기는 1/18이하 (최대 8%초과 않게 한다)
    나) 연속경사로의 길이 30m마다 1.5x1.5m이상의 수평면으로 된 참을 설치

48. 옥외계단
    가) 계단의 경사는 최대 30~35°가 넘지 않도록 한다
    나) 옥외에 설치하는 계단은 최소 2단 이상을 설치해야 한다
    다) 경사가 18%를 초과하는 경우 보행에 어려움 없도록 계단을 설치한다
    라) 높이가 2m 넘을 경우 2m이내마다 유효 폭 이상의 폭으로 너비 120cm이상인 참을 둔다

49. 추상체, 간상체
    가) 추상체
        ① 색을 인식 식별
        ② 원추세포라고 불리며 망막의 중심부에 많다
        ③ 추상체가 활동하고 있는 상태를 명순응시라고 하는데, 주로 낮에 밝은곳에서 작용
    나) 간상체
        ① 빛의 밝고 어두움 구분

50. 소음작업
    가) 1일 8시간 작업 기준 85데시벨 이상의 소음 발생하는 작업
 

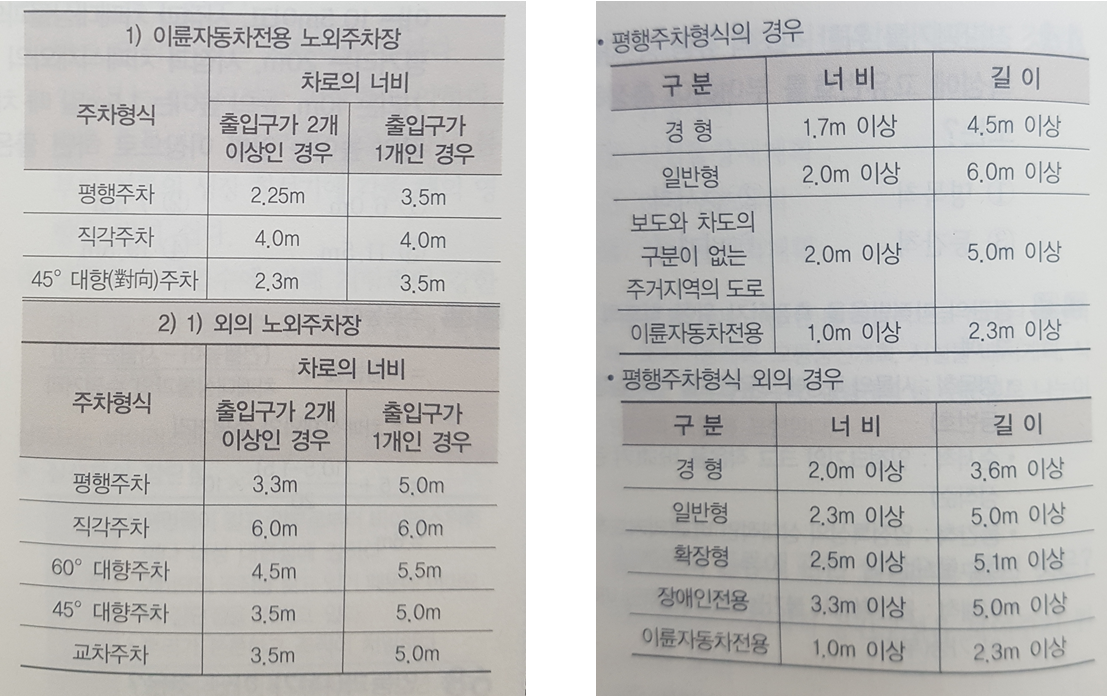

51. 주차장
    가) 노상주차장
        ① 고가도로에 설치 안된다
        ② 너비 6m미만의 도로에는 설치하지 않는 것이 원칙
        ③ 종단경사도가 4%를 초과하는 도로에는 설치 않는 것이 원칙
        ④ 주차대수 20대마다 장애인 전용 주차구획을 1면 확보
    나) 노외주차장
        ① 자주식 노외주차장 경우, 주차대수 30대마다 1대의 자동차용 승강기 설치
        ② 특별시장.광역시장.구청장등이 설치하는 노외주차장의 주차대수 규모가 50대 이상인 경우에 주차대수의 2~4%까지의 범위에서 장애인 전용주차구역 설치해야 함





52. 등고선 종류와 간격

	1:50,000	1:25,000	1:5,000
주곡선	20m	10m	5m



53. 저류시설(도시공원)
    가) 하나의 도시공원 안에 설치하는 저류시설부지의 면적비율은 해당 도시공원 전체면적의 50% 이하
    나) 하나의 저류시설부지 안에 설치하는 녹지면적은 해당저류시설에 대해 상시 저류시설 60%, 일시 저류시설 40%이상

54. 생태연못
    가) 수질정화 목적의 못은 수질정화시설의 유출부에 설치하여 1차 처리된 방류수(20ppm)를 수원으로 한다

55. 타우효과
    가) 헬슨과 킹은 주 점간의 거리지각이 시간경과에 영향을 미칠 수 있음을 보여주었다
    나) 팔에 등간격으로 A, B, C의 세 점을 표시하고, A와 B를 자극하는 시간간격이 A와 C를 자극하는 시간간격보다 길 경우에 AB의 거리가 AC이 거리보다 길다고 느낀다

56. 형식미학
    가) 형식(form)은 내용(content)에 상대되는 개념
    나) 인체의 오감을 통해 환경적 자극을 직접적으로 감지하는 일차적 지각에 관한 미학적 분석을 말함

반응형

 
57. 병치혼합: 가까이서 보면 여러가지 색들이 좁은 영역을 나누고 있으나, 멀리서 보면 이들이 섞여져 하나의 색채로 보이는 혼합

58. 중간혼색
    가) 팽이나 레코드판 같은 회전원판을 일정 면적비의 부채꼴로 나누어 칠해 회전시키면, 표면의 색들은 혼색되어 하나의 새로운 색이 보이게 됨, 이색은 밝기와 색에 있어서 원래 각 색지각의 평균값으로 나타남

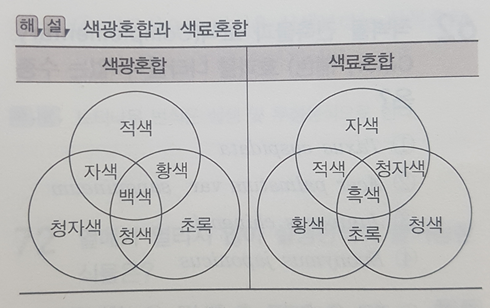

59. 가법혼색, 감법혼색
    가) 가법혼합
        ① 빨간색광과 녹색광을 흰 스크린에 투영하여 혼합하면 밝은 노랑된다
        ② 가법혼합은 가산혼합, 가법혼색, 색광혼합이라 한다
        ③ 가법혼색의 방법에는 동시가법혼색, 계시가법혼색, 병치가법혼색의 3가지가 있다



60. 잔상(after effect)
    가) 잔상의 출현은 원래 자극의 세기, 관찰시간, 크기에 의존
    나) 원래의 자극과 색이나 밝기가 반대로 나타나는 것은 음성잔상이라 함
    다) 보색잔상은 색이 선명하지 않고 질감도 달라 면색처럼 지각된다
    라) 잔상현상중 보색잔상에 의해 보게되는 보색을 심리보색이라 한다

61. 착시

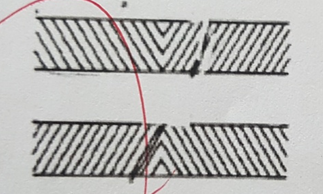

각도 또는 방향의 착시	Poggendorf 의 착시 (위치착오)	대비의 착시

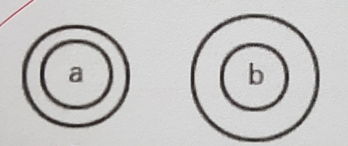

평행선이 사선때문에 가운데가 굵게보이는 형태의 착시	a와 c가 일직선 상에 있으나, b와 c가 일직선으로 보이는 착시	동일면적인 작은원 a,b중 a가 b보다 크게보이는 착시현상

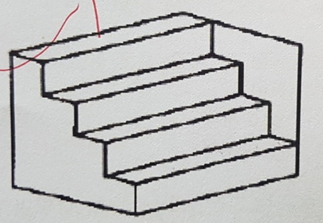

반전실체의 착시	단순성의 원리

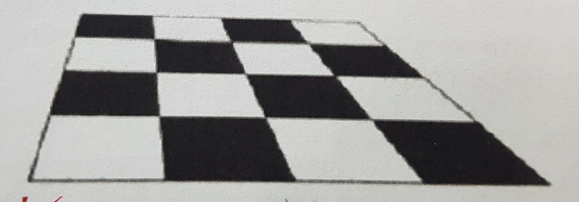

도형의 한쪽이 튀어나와 보여서 입체로 지각되는 착시현상	사다리꼴로 받아들이지 않고 체크무늬 바닥타일이 비스듬하게 기울어진 것으로 받아들이는 경향. 행태주의 심리학에서의 원리





62. 고든쿨렌 Gordon Cullen 도시경관분석
    가) 분석개념: 장소, 연속적 경관, 내용

63. 로렌스 할프린 Halprin L.
    가) 움직임의 기록과 표현을 위한 코리오그라피(Choreography), 모테이션 심벌(Motation symbol) 등의 표기법 개발
    나) 건물, 수목, 지형등의 환경적 요소를 부호화하여 기록
    다) 공간형태보다는 시계에 보이는 사물의 상대적 위치를 기록
    라) 진행에 따라 변화하는 요소를 평면적, 수직적의 두 측면에서 기록, 여기에 시간적 요소를 첨가
    마) 폐쇄성이 비교적 낮은 교외지역이나 캠퍼스 등에 적용 용이

64. Moon, Spencer
    가) 색채의 조화와 부조화를 쾌적한 간격과 불쾌한 간격으로 구분, 이를 색 공간 속에 좌표로서 표시해놓음

65. 렐프(Relph)의 장소성
    가) 실존적 내부성, 감정이입적 내부성, 행태적 내부성, 간접적 내부성

66. Leopold
    가) 특이성비를 통하여 계곡(하천)의 경관가치를 평가

67. Litton
    가) 경관유형을 독특한 지형을 지닌 경관, 위요된 경관, 구심적 경관으로 나누고, 각 유형별 경관에서의 경관훼손가능성이 높은 곳을 제시

68. McHarg
    가) 생태적 결정론 주장
    나) 조건분석에 overlay기법을 사용하여 적정한 토지이용을 구상하는 방법을 주장

69. 제이콥스와 웨이(Jacobs & Way)
    가) 경관의 시각적 흡수력은 경관의 투과와 복잡도에 의해 좌우된다
    나) 시각적 흡수력 가장 높은 경우: 투과성이 낮고, 복잡도가 높은 경우

70. 틸(Thiel) 도시공간 분류방법
    가) 모호한 공간, 한정된 공간, 닫혀진 공간

71. 존 딕스 헌트(John Dixon Hunt) 자연분류 3유형
    가) 원생자연, 문화자연, 정원

72. 건축물 관련
    가) 건축물 바깥쪽으로 나가는 출구 설치 경우 관람석 바닥면적 합계가 300㎡이상: 비상구 2개소이상 설치
    나) 도로면으로부터 높이 4.5m이하에 있는 출입구, 창문 유사구조물은 열고 닫을 때 건축선의 수직면을 넘지 않는 구조로 한다

73. 통경선(비스타, vista)
    가) 종점 혹은 지배적은 요소로 향하여 모아지는 전망을 말함
    나) 특정경관대상을 향해 한정된 전망으로 좌우로의 시선이 제한, 따라서 옥상전망대와 같이 확 트인 경치는 통경선의 예로 볼 수 없다



74. 기타 기출 정답
    가) 메쌓기 공법 기울기: 1:0.3
    나) 녹시율: 특정지점의 전망에서 녹지요소의 점유율. 보통 사진면적에서 나타나는 녹지의 면적률 사용
    다) 일반도: 구조물 전체의 개략적 모양을 표시하는 도면. 구조물 주위의 지형주물을 표시하여 지형과 구조물과의 연관성을 명확하게 표현하는 도면
    라) 차폐: 시선을 가리는 것 / 은폐: 대상물을 다른 물체로 위장시키는 것
    마) 색상대비: 두 색을 대비시켰을 때 두 색이 각각 색상환에서 서로 멀어지려는 현상
    바) 면적대비: 같은 색이라도 면적이 커지면 본래의 색보다 더 밝게 보이는 현상
    사) 30만 제곱미터: 생태숲 지정대상 산림 규모
    아) 항공사진 축척: 초점거리/지면으로부터의 촬영고도(높이)
    자) 유사성: 방향성의 원리의 기초. (동일한 방향으로 움직이는 요소들이 동일한 그룹으로 보이는 원리)
    차) 원곡선 종류: 단곡선, 배향곡선, 반향곡선 (3차포물선x: 완화곡선)
    카) 개거배수
        ① 지표수배수가 주 목적
        ② U형 측구, 떼수로 등을 설치
        ③ 식재지에 설치하는 경우, 식재계획 및 맹암거 배수계통을 고려하여 설계
        ④ 토사의 침전을 줄이기 위해 배수 기울기를 1/300이상으로 한다
    타) Albedo(알베도)값 높은 것부터 낮은 것 순: 눈-마른모래-산림-바다
    파) 오리엔트 링크(Orient Link): 산림지역에서 지도상에 표시한 몇개의 지점을 지도와 나침반만을 사용하여 가능한 짧은 시간 내에 발견, 통과, 골인 하는 스포츠
    하) 공장조경은 활엽수의 식재면적을 전체 수목식재면적의 70%이상으로 한다
    가) 회귀분석법: 경관분석을 위한 기초자료 종합 시 가중치 적용방법 중 가장 객관적
    나) V.P(Vanishing Point): 일소점 투시도상에서 사람의 눈높이에 위치하며, 선들이 모이는 점
    다) 건축공간을 한정하는 3요소: 바닥, 벽, 천장
    라) 선굵기 비율= 1:2:4(가는 선: 굵은선: 아주 굵은 선)
    마) 설계도: 평면도, 단면도, 입면도, 상세도, 투시도, 조감도

---

길고긴 3과목이 마무리 되었습니다!

이제 절반 왔는데요 다음 4과목인 식재도 파이팅!!
